一：閥井激光甲烷氣體監測儀應用場景

閥井激光甲烷氣體監測儀又稱可燃氣體監測報警儀，閥井激光甲烷氣體監測用于檢測可燃氣體聚集，泄露超標報警的場合，主要檢測原理有：激光 TDLAS、紅外、催化燃燒等。先進的電路設計、成熟的內核算法處理。適用于城市管網，受限空間、污水管道、閥門井、化糞池等應用場合。

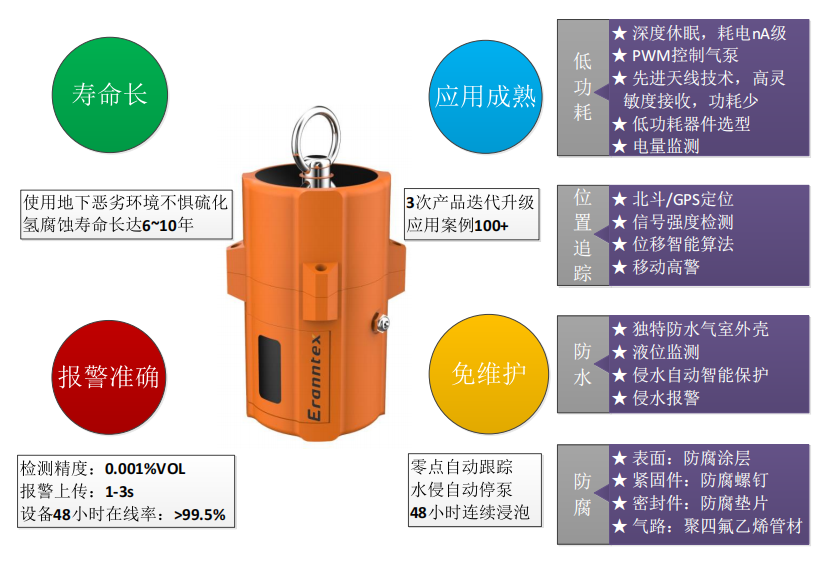

二、閥井激光甲烷氣體監測儀應產品特點：

●防水、防塵、防爆、抗振、防腐，本安設計，抗靜電，抗電磁干擾

●防護級別 IP68

●超低功耗設計，電池供電，待機時間 5 年以上

●密閉式防水結構，完全避免水淹損壞儀器

●內置泵吸式測量（擴散式可選）

●數據存儲功能

●報警值可設，報警方式可選低報警、高報警、區間報警、加權平均值報警

●支持 GPRS/4G/NB-IOT/LoRa/藍牙等無線通訊

●支持液位傳感器，實現遇水智能切換，浸水報警

●支持 GPS/北斗定位，移動報警，傾斜報警、定位追蹤

●電量顯示

●支持泵堵塞檢測功能，實現智能切換，防止氣路堵塞

●高精度溫濕度測量（選配）

●支持同時檢測 1～6 種氣體，可定制其他功能，單位可選：PPM、mg/m3、Vol%、LEL%

●零點自動跟蹤，目標點多級校準

三、技術參數：

檢測氣體 ：可燃氣體，可選氧氣、有毒氣體、二氧化碳等，可擴展至 6 種氣體隨意組合

檢測范圍 ：0~100%LEL、20%、50%、100%Vol 可選，其他量程可訂制

分 辨 率 ：0.1%LEL，0.01%VOL

檢測原理 ：激光 TDLAS

檢測頻率 ：可設，標準狀態 30 分鐘檢測一次

允許誤差 ：≤±3%F.S （其他精度可定制）

線 性 度 ：≤±2%

重 復 性 ：≤±2%

不確定度 ：≤±2%

響應時間 ：T90≤20 秒

恢復時間 ：≤20 秒

工作環境 ：溫度：-20℃～+70℃，濕度：≤0～99%RH

溫濕度測量 ：選配：溫度-40℃~+70℃；濕度 0～100%RH

工作電源 ：大容量可充電 4.2V 聚合物鋰電池，可選 3.6V 鋰亞電池

檢測方式 ：內置泵吸式

通訊接口 ：GPRS/4G/NB-IOT/LoRa/藍牙等

通訊頻率 ：可設，數據正常時 24 小時上次一次，數據異常時，一分鐘一次

數據存儲 ：大容量數據存儲

防護等級 :IP68

防爆類型 :本質安全型

執行標準 :

GBT 3836.1—2021 《爆炸性氣體環境用電氣設備 通用要求》

GBT 3836.4—2021 《爆炸性氣體環境用電氣設備 本質安全型“i”》

GB T50493-2019 《石油化工可燃氣體和有毒氣體檢測報警設計標準》

GB 15322.1-2019 《可燃氣體探測器第 1 部分：工業及商業用途點型可燃氣體探測器》

外型尺寸 :外徑 180mm

重 量 :3 公斤（不同氣體組合，略有差異）

標準附件 :說明書、合格證、保修卡

其它功能 :支持液位檢測、泵堵塞檢測、防盜報警、移位報警、傾斜報警等功能

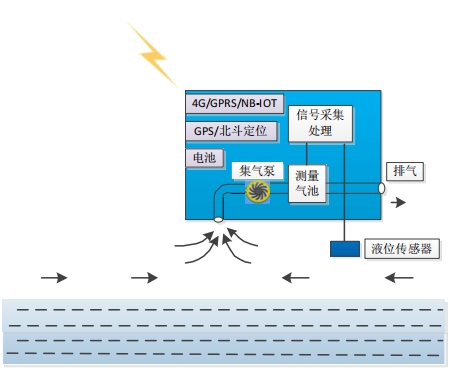

四、場景應用及監測原理

監測儀主要用于城市管網，受限空間、污水管道、閥門井、化糞池等場所，設備將傳感器數據及觸點信號等匯 集至主板，經處理和打包后數據通過 GPRS/4G/NB-IOT 無線模塊發往監控中心，當監測值出現異常時，監測裝置會立即上傳報警信息。

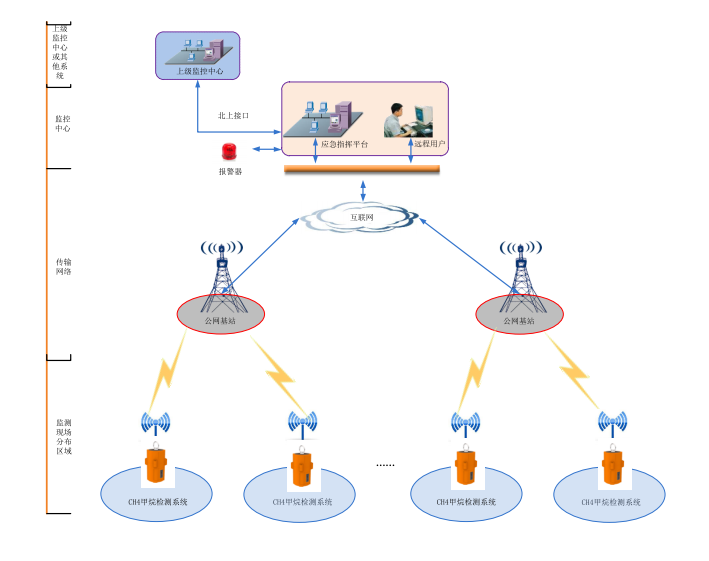

五、系統組網拓撲圖

系統由前端監測設備、傳輸網絡、后端應急管理平臺等組成，實現在線實時監測。用戶可使用移動終端，電腦查看監控中心數據。
